Soluciones en fachadas

EJEMPLOS DE SOLUCIONES DE FACHADAS EN FUNCION DE LA ZONA GEOGRÁFICA

Conforme al Documento Básico de Salubridad del CTE (DB.HS1) podemos determinar la solución de fachada más adecuada en función de determinados parámetros.

Veamos a través de algunos ejemplos varias soluciones posibles y las características que deben cumplir los elementos constituyentes de esos cerramientos.

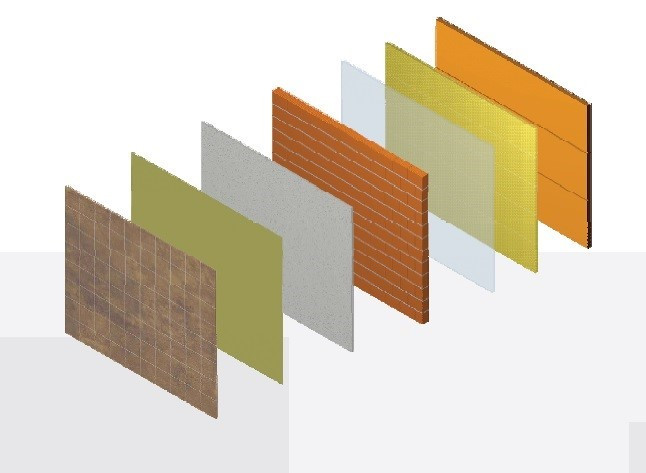

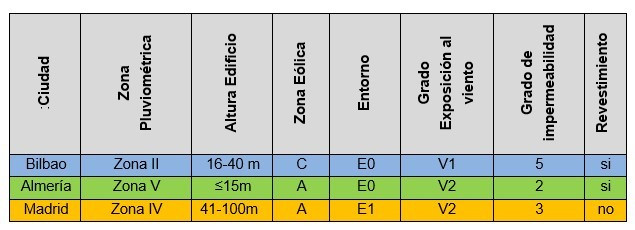

Elijamos tres zonas geográficas del territorio de España y determinemos su Grado de Impermeabilidad. El grado de impermeabilidad resulta un valor entre 1 (baja impermeabilidad) y 5 (alta impermeabilidad), de modo que la solución constructiva a disponer deberá igualar o superar el valor hallado.

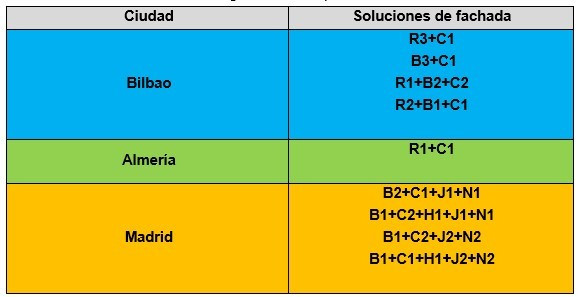

Veamos qué soluciones de cerramiento son posibles para estas tres provincias españolas, según todos los parámetros considerados:

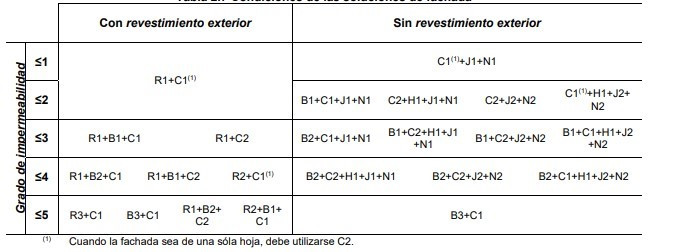

La solución debe igualar o superar el valor del grado de impermeabilidad que se ha obtenido. Vamos a tomar el valor igual como simplificación.

Ahora veamos algunas soluciones en detalle para cada una de ellas:

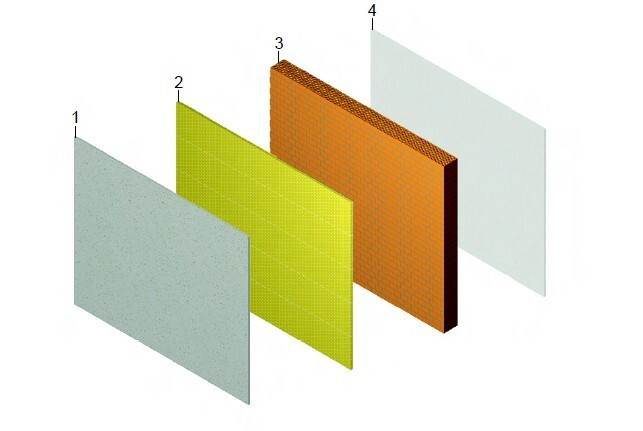

Bilbao R1+B2+C2

Revestimiento exterior de resistencia media a la filtración:

1. Enfoscado de mortero OC CS III W1 ó OC CS IV W1 de 1,5 cm de espesor

+ Malla de refuerzo embebida (fibra de vidrio, poliéster, metálica inoxidable, etc.).

Barrera de resistencia alta a la filtración:

2. Aislante térmico no hidrófilo de resistencia mecánica suficiente (UNE-EN 13499, UNE-EN 13500) y espesor en función de la resistencia térmica requerida (CTE DB HE1), adherido o fijado mecánicamente a la hoja principal

+ Barrera de vapor (si se requiere por cálculo de condensaciones).

Hoja principal de espesor alto:

3. Fábrica de ladrillo cerámico de 1 pie con juntas de mortero M 5 ó M 7,5.
4. Enlucido interior: Mortero (CS II W0 o superior) o yeso, de 1,5 cm de espesor.

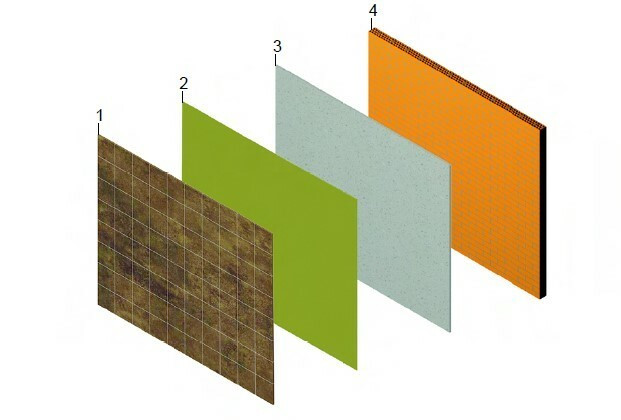

Almería  R1+C1

Revestimiento exterior de resistencia media a la filtración:

1. Revestimiento discontinuo rígido: Plaquetas, baldosas cerámicas…, inferiores a 30 cm de lado adheridas al soporte.
2. Capa adhesiva estable ante humedad, ciclos hielo-deshielo y envejecimiento con calor: Adhesivo cementoso mejorado C2.
3. Enfoscado de mortero CS III W1 ó CS IV W1 de 1,5 cm de espesor.

Hoja principal de espesor medio:

4. Fábrica de ladrillo cerámico de 1/2 pie con juntas de mortero M 5 ó M 7,5.

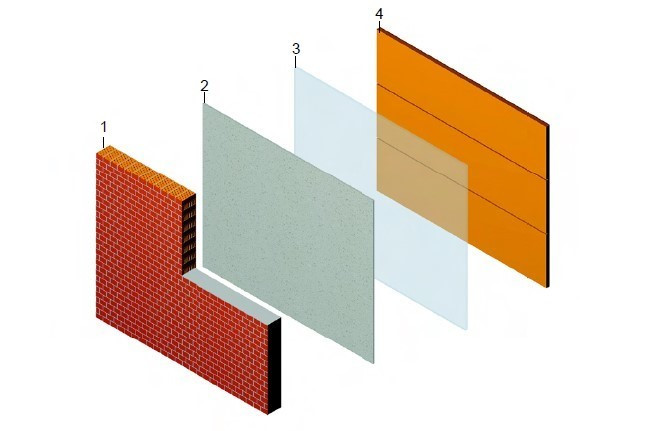

Madrid  B1 + C2 + J2 + N2

Hoja principal de espesor alto:

1. Fábrica de ladrillo perforado o macizo de 1 pie

+ Juntas de fábrica de resistencia alta a la filtración: Mortero M 5 ó M 7,5 y absorción

c ≤ 0,2 kg/m2⋅min0,5 (UNE-EN 1015-18) en tendeles llagueados o en pico de flauta.

Revestimiento intermedio de resistencia alta a la filtración:

2. Enfoscado de mortero CS III W2 ó CS IV W2 de espesor 1,5 cm o superior.

Barrera de resistencia media a la filtración:

3. Cámara de aire sin ventilar.
4. Hoja interior.
