Puertas y ventanas
Para la correcta aplicación de un SATE hay que prestar especial atención a los cantos de los huecos de ventanas o puertas, y a las discontinuidades entre materiales.

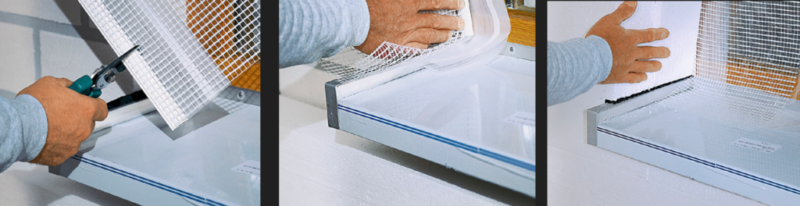

Antes de realizar la capa de base armada se deberán reforzar las zonas singulares con esquineros con malla de fibra de vidrio, solapándolas con la malla de la capa de base. Asimismo, es necesario colocar cantoneras de refuerzo en todas las aristas.
Alféizares

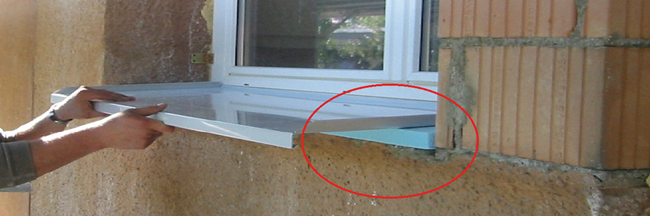

Debajo de la pieza que hace el alfeizar debe colocarse una placa aislante para evitar la formación de puentes térmicos.
Aleros y albardillas

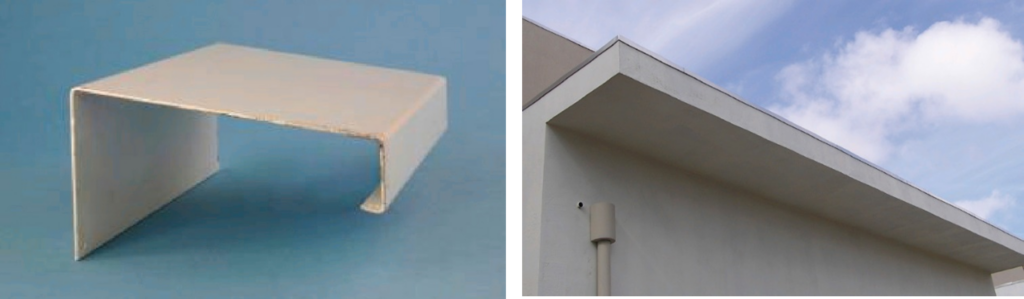

En los encuentros del sistema con aleros, cornisas y albardillas debe realizarse una junta elástica de 5 mm, para evitar que se transmitan los movimientos de estos a las placas.
CTE/DB-HS-1
Art. 2.3.3.7 Antepechos y remates superiores de las fachadas.
Los antepechos deben rematarse con albardillas para evacuar el agua de lluvia que llegue a su parte superior y evitar que alcance la parte de la fachada inmediatamente inferior a esta o debe adoptarse otra solución que produzca el mismo efecto.
En los elementos de vuelo de elevadas dimensiones se ha de dar el mismo tratamiento que en una cubierta con el objetivo de garantizar la impermeabilidad y el aislamiento del detalle concreto.
Existen actualmente diversas soluciones constructivas dentro de los sistemas SATE, a fin de garantizar la correcta solución del detalle, cuando no se considere la colocación de la albardilla u otros elementos de vuelo.
Zócalos
Hay que separar del pavimento el arranque del aislamiento con un zócalo que se recomienda impermeabilizar.
CTE/DB-HS-1
Art. 2.3.3.2 Arranque de fachada desde la cimentación:
Debe disponerse de una barrera impermeable que cubra todo el espesor de la fachada a más de 15 cm por encima del nivel del suelo exterior para evitar el ascenso de agua por capilaridad o adoptar otra solución que produzca el mismo efecto.
El zócalo es uno de los detalles más singulares dentro del sistema, ya que a veces confiere unas prestaciones especiales en resistencias mecánicas. Actualmente hay diversas soluciones constructivas que nos evitan la colocación del perfil de arranque como elemento que puede perforar la impermeabilización.
Es importante en el caso del zócalo unir aislamiento, estanqueidad y resistencias mecánicas.
Esquinas

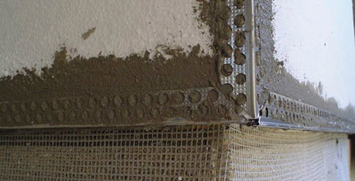

Las esquinas deben estar protegidas con perfiles metálicos o de PVC que sirven para reforzar estos puntos críticos además de facilitar la obtención de una verticalidad y uniformidad adecuadas para un acabado idóneo. Se recomienda utilizar esquineros con malla.
Hay que rematar las esquinas presionando el tejido de malla para que penetre sobre la capa base de mortero fresco.
Colocar cantoneras de refuerzo en todas las esquinas.
Es imprescindible evitar la unión de las distintas tiras de cantoneras con el objetivo de impedir que se produzcan fisuras horizontales por dilatación.
